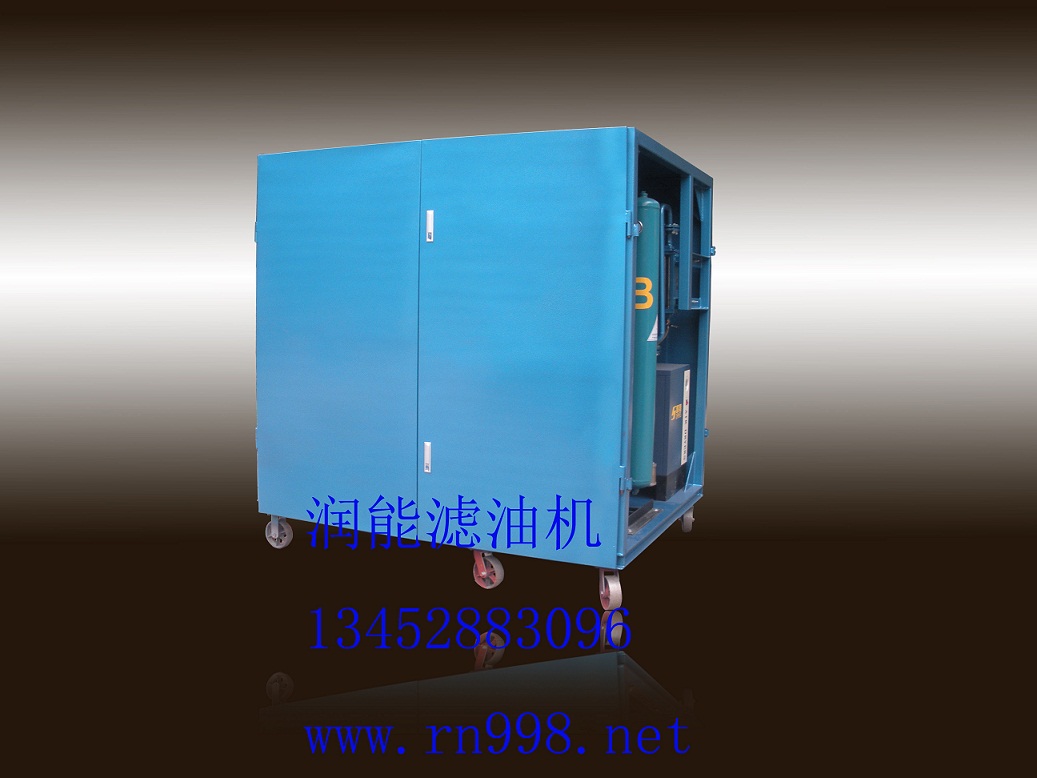

干燥空气发生器AD-60型
干燥空气发生器AD-60型广泛适用于变压器、电抗器等大型电力设备在检修时所需干燥空气。提供的干燥空气能确保电力设备的内部绝缘不致受潮，检修人员在设备内部工作时不会因缺氧而窒息。比使用瓶装气安全、可靠、经济、方便。使用干燥空气发生器进行设备检修，可不受外界气候条件变化的影响，特别是隔夜作业，只需封好各处法兰，充干燥空气0.02~0.03Mpa，不需注油变压器电抗器等也不会受潮。减少了每天抽油、注油的工作量，达到缩短检修工期、提高检修质量的效果。干燥空气发生器AD-60型在滤油过程中，可以对注油设备箱体和油液进行充气干燥，在阴雨天及潮湿的环境中滤油时，能保证油质绝缘提高和水分的降低，在闲置时可作工地室内空调使用。
本设备特点：采用了高压压缩系统。低温凝聚去水等技术。体积小、重量轻、操作简便、节省能源、使用安全可靠。
技术参数表：
|
型号 |
AD-60 |
AD-100 |
AD-150 |
AD-200 |
AD-250 |
AD-300 |
AD-400 |
|
|
供气量m3/h |
60 |
100 |
150 |
200 |
250 |
300 |
400 |
|
|
露点 |
≤-40℃～-70℃ |
|||||||
|
进气压力 |
0.2～1.0MPa |
|||||||
|
出气压力 |
0.02～0.8MPa |
|||||||
|
过滤尘埃 |
＜0.01um |
|||||||
|
过滤油质 |
＜0.1ppm |
|||||||
|
电源 |
380v |
|||||||
|
外形参考尺寸 |
长 |
1500 |
1600 |
1800 |
2000 |
2100 |
2200 |
2300 |
|
宽 |
900 |
1000 |
1200 |
1300 |
1400 |
1500 |
1600 |
|
|
高 |
1800 |
1800 |
2000 |
2000 |
2100 |
2200 |
2200 |
|
|
重量kg |
700 |
820 |
1000 |
1100 |
1200 |
1350 |
1500 |
|
干燥空气发生器AD-60型主要由空气泵、冷却器、制冷机、干燥空气过滤塔等部分组成。大气进入零度制冷机后，大部分水气被凝结成冰水，空气进行了第一次干燥。然后进入变色硅胶塔，进行第二次干燥，将剩余水气吸附掉，达到20%湿度以下,经过滤器送到需要干燥气体的设备中。当变色硅胶吸水饱和后，其硅胶CoCl2由蓝色变成红色，说明硅胶已吸水饱和，需要再生成烘干的蓝色硅胶，以保证出气的干燥状态。
